Fix lỗi không lưu bios và mau hết Pin Cmos
Bài viết dựa trên tình trạng lỗi của Mainboard Foxconn H61-MXE, hình ảnh thực tế được ghi lại trong quá trình sửa chữa. Bản quyền thuộc https://maytinhtannha247.blogspot.com
Bài viết không phục vụ mục đích thương mại, mọi hình thức copy/sao lưu bài viết ae nhớ ghi nguồn!
Bài viết không phục vụ mục đích thương mại, mọi hình thức copy/sao lưu bài viết ae nhớ ghi nguồn!
Tình trạng: Nhận máy hết Pin cmos, thay pin setup ngày giờ sau đó để máy qua đêm. Hôm sau bật máy ktra báo k lưu được trong bios.

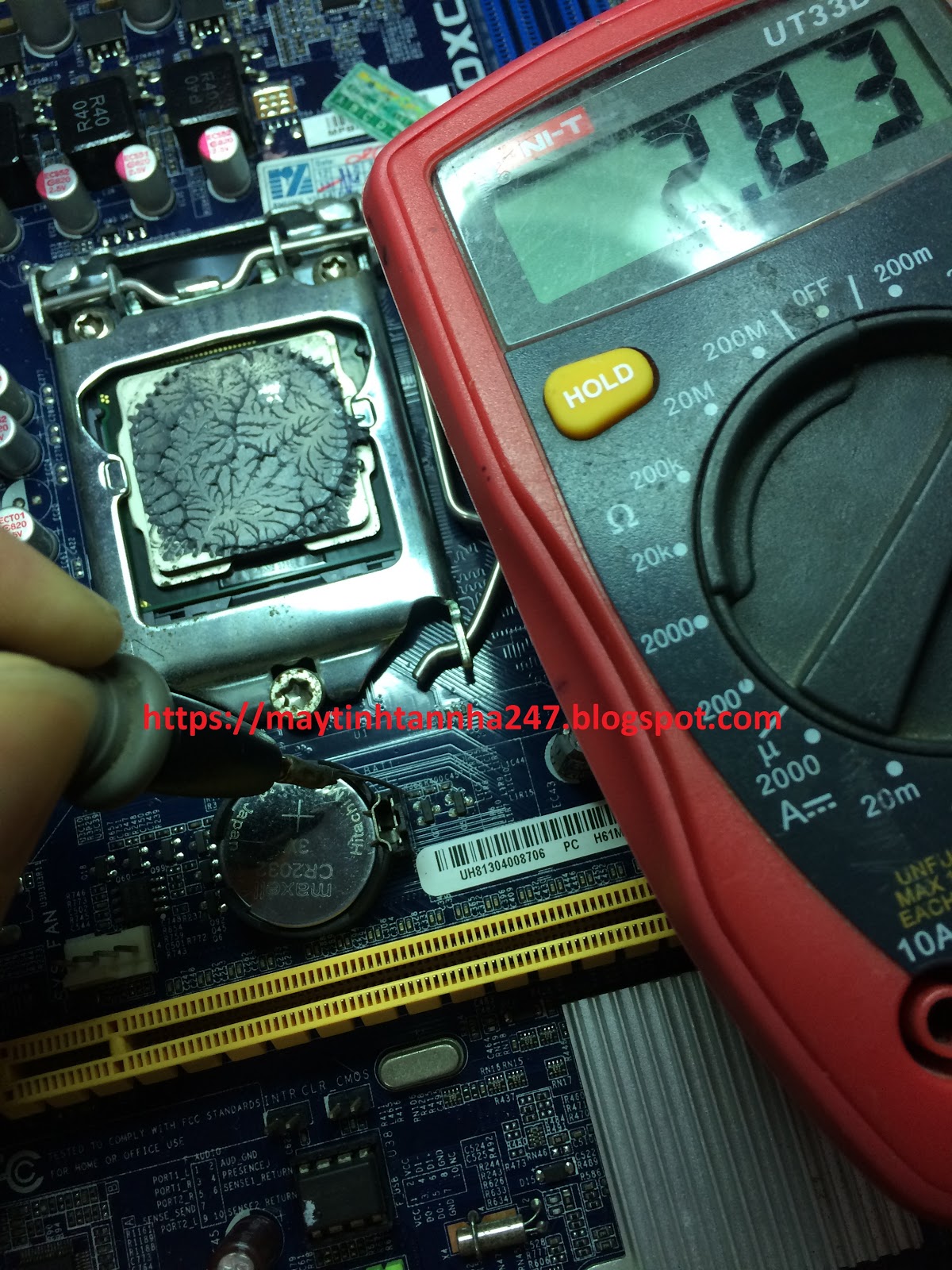

Đo lại Pin( pin mới hơn 3v) chỉ còn 2v8
Quá trình sửa chữa
Đo áp 2 đầu trở R388 áp 2 đầu khác nhau như hình
Đo tiếp áp VCCRTC tại chân giữa Q57 áp tiếp tục sụt như hình
Sau khi đo đạc xác định lỗi, quyết định tiến hành thay Q57 và xả tụ nhí C457 sau đó ktra lại áp như hình
Áp vào và áp ra ổn định, main đã lưu được ngày giờ(tắt máy để qua đêm k cắm điện), kết thúc quá trình sửa chữa
Nếu phát hiện sai soát ae vui lòng comment để AD tiện bề chỉnh sửa cho hoàn thiện nhất có thể, Thanks AE!
Vị trí linh kiện đã xử lý :)
